商品コード: kyg_stirling-engine_se-905nr

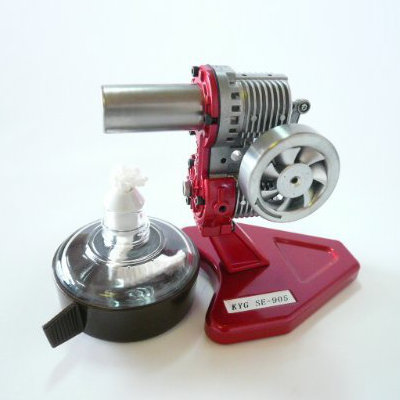

スターリングエンジン【SE-905NR】【レッド】【組立て完成品・動作チェック済み】

販売価格(税込): 25,143
ポイント: 228 Pt
 有限会社協和合金が実用性を考慮した設計思想で再構築したスターリングエンジンです。
 火炎に対する耐熱性、耐久性、堅牢性を重視、アルミダイキャストを各部品に採用しています。
 ピストンの往復運動のロスを少なくコンパクト化できるロスヨーク機構を採用して高速回転を実現しています。
  • 数量:

■ 商品情報

☆科学好き・機械好きの方に!教材として!

■ スターリングエンジン(Stirling Engine)




■ スターリングエンジンについて

 ロバート・スターリングが1816年に発明した外燃機関です。
 シリンダー内のガスを外部から加熱・冷却し、その体積の変化により仕事を得ます。
 熱エネルギーからの変換効率がカルノーサイクルにもっとも近いといわれている効率のよい熱機関です。


■ 動作原理

※SE-905シリーズの動作原理です。
[加熱]内部圧力の上昇が起きる。[膨張]膨張した空気が高温側、低温側量ピストンを押す、その際に運動エネルギーの一部を、フライ補遺ルールに蓄える。[冷却]フライホイールに蓄えられたエネルギーを利用して、クランクディスクが回る、その際に空気が高温側から低温側に移動し冷却される。[圧縮]冷却された空気の圧力が低下、収縮して、量ピストンが移動する。


■ スターリングエンジン・SE905シリーズの特徴

 有限会社協和合金が実用性を考慮した設計思想で再構築したスターリングエンジンです。
 火炎に対する耐熱性、耐久性、堅牢性を重視、アルミダイキャストを各部品に採用しています。
 ピストンの往復運動のロスを少なくコンパクト化できるロスヨーク機構を採用して高速回転を実現しています。

 スムーズで美しい動きは科学好き・機械好きな方を魅了することでしょう。



 耐熱性に優れ、堅牢なダイキャスト製シリンダー。


 特殊セラミックとテフロンメッキ処理のピストン。


 大幅な出力向上を果たしたHPヘッド。(再生器付きモデルのみ)


 安定した回転を実現する亜鉛合金製フライホイール。


 振動を吸収するゲル素材。
 細かい配慮がなされています。


 直線運動を回転運動に変換する特殊リンク機構(ロスヨーク)


 3原色LEDを発光させるため高効率DC発電機を搭載。(発電機付きモデルのみ)


 7色に変化する3原色LEDを採用。(発電機付きモデルのみ)



 外部出力が容易な端子を装着。(発電機付きモデルのみ)



 メカロスを極限まで抑える
ミニチュアベアリングを多用。


 エンジンは土台から外して利用することも可能です。
 自作や既存模型の動力への転用なども可能になっています。
 アイデア次第で様々な用途に利用できます。

 ※エンジンの取り付け方法・加熱方法など様々な工夫は必要です。

 ※改造を施した場合の故障・事故などは保証対象外です。



■ スターリングエンジン・SE905シリーズの仕様


ストローク 11mm(ロスヨーク機構)
ピストン径 18mm
行程面積 膨張側2.8cc、圧縮側2.8cc
最高回転数 SE905:3000rpm、軸出力0.6W
SE905HP:3500rpm、軸出力1W
位相角 120°
ガス温度 高温側500℃、低温側50℃
備考 高級ミニチュアベアリング8個使用
アルコールランプ付属
※アルコールは付属しません。
 アルコールは薬局で購入できます。


■ 補足情報

 ○対象年齢:15歳以上
 ○素材:アルミダイキャスト
 ○パッケージ総重量:約1.5kg
 ○製造国:日本





■ 協和合金のスターリングエンジン 一覧

※画像をクリックすると商品ページに移動します。



【SE-905NB】



【SE-905NR】



【見組み立てキット】
(発電機付き)


【ES-905GB】
(発電機付きモデル)


【ES-905GR】
(発電機付きモデル)


【ES-905HP】
(再生器付き高出力モデル)


【18-14D】






※協和合金のスターリングエンジンの一覧はこちらから!
